氣動PVC球閥
氣動PVC球閥
公稱通徑：DN15-DN100(1/2"-4")
公稱壓力：10.0MPa
材質：PVC、CPVC、 PPG/FRPP、PPH
適用標準：GB、DIN 、ANS|、JIS，臺灣地區(Taiwan area) CNS、PT、NPT
公稱壓力：10.0MPa
材質：PVC、CPVC、 PPG/FRPP、PPH
適用標準：GB、DIN 、ANS|、JIS，臺灣地區(Taiwan area) CNS、PT、NPT
分享到：
特點
1、超低扭矩，美觀、高強度、耐腐蝕，長壽命
2、全流量，PTFE球密封，低扭矩
3、可使用手柄調節閥座松緊
4、松開由令，中部仍是完整閥門，可更換
5、提供附帶平臺預埋銅質螺母產品
6、方便加裝自動執行器
主要性能參數
規格 Specifications | DN15-DN100(1/2"-4") |
工作壓力 Working pressure | 10kg/cm2 |
材質 Material | PVC、CPVC、 PPG/FRPP、PPH |
標準 Standard | GB、DIN 、ANS|、JIS |
臺灣地區(Taiwan area) CNS、PT、NPT |

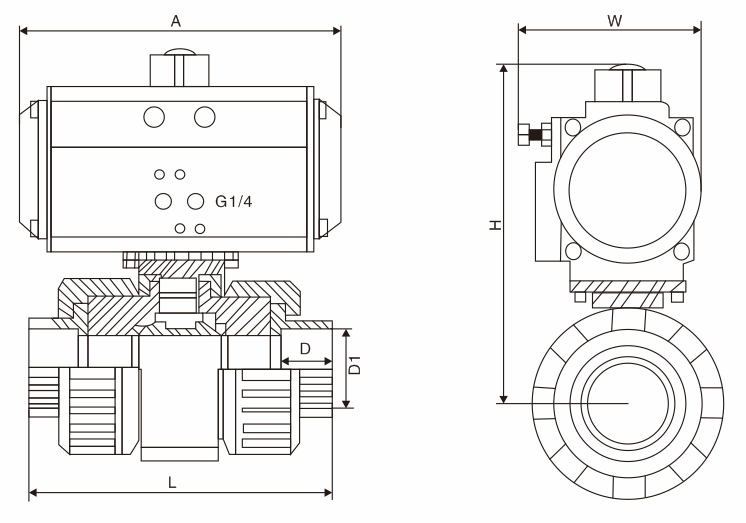

主要外形連接尺寸
DN(mm) | 規格尺寸代號 壓力:1.6MPa 單位:mm Specification size code pressure: 1.6MPa unit :mm | |||||
A | L | H | W | D1 | D | |
15 | 110 | 112 | 105 | 46 | 20.25 | 31 |
20 | 110 | 132 | 113 | 70 | 25.25 | 37 |
25 | 122 | 144 | 125 | 70 | 32.25 | 44 |
32 | 147 | 167 | 144 | 76.5 | 40.25 | 54 |
40 | 147 | 172 | 155 | 76.5 | 50.25 | 65 |
50 | 168 | 206 | 181 | 88 | 63.25 | 79 |
65 | 184 | 273 | 210 | 100 | 75.25 | 92 |
80 | 204 | 303 | 239 | 108 | 90.35 | 108 |
100 | 262 | 333 | 261 | 113.5 | 110.35 | 146 |
