氣動PVC蝶閥

閥門型號：D671X/F
公稱通徑：DN40~300mm
適用溫度：EPDM≤80℃氟橡膠 Fluorine rubber≤120℃
連接方式：對夾式
閥座密封：EPDM、FPM及氟橡膠等
蝶板材料：RPP、PVDF、CPVC、UPVC等
作用方式：雙作用活塞式、單作用彈簧復位式
適用介質：干燥、清潔不含腐蝕氣體

分享到：

產品詳細

主要性能參數

所配置氣動執行機構技術參數

Technical parameters of the configured pneumatic actuator

閥體主要技術參數 Main technical parameters of valve body

氣缸類型

Cylinder type

GT系列、AT系列 GT series, AT series

閥門類型

Valve type

中線式軟密封蝶閥

Middle line soft seal butterfly valve

作用方式

Work way

雙作用活塞式、單作用彈簧復位式

Double acting piston type, single acting spring return type

閥門型號

Valve type

D671X/F

氣源壓力

Air pressure

4~8Bar

連接方式

Connection mode

對夾式 Wafer type

工作介質

Working medium

干燥、清潔不含腐蝕氣體

Dry and clean without corrosive gas

公稱通徑

Nominal diameter

DN40~300mm

工作溫度Working temperature

常溫型：-20℃~80℃(丁腈橡膠O型圈) Room

temperature type: ~ 20 ℃ to 80 ℃ (nitrile rubber O-rings)

公稱壓力

Nominal pressure

0.6~1.6MPa

高溫型：-20℃~160℃(氟橡膠O型圈) High temperature

type: - 20 ℃ to 160℃ (fluorine rubber O-rings)

閥體材質

Body material

RPP、PVDF、CPVC、UPVC等 Etc

動作范圍

Range of motion

0~90°±5°

蝶板材質

Butterfly material

RPP、PVDF、CPVC、UPVC等 Etc

接口螺紋

Interface thread

GT52~GT83 G1/8"

閥座密封

Seat tightness

EPDM、FPM及氟橡膠等 And fluorine rubber, etc

GT110~GT210 AT52~AT210 G1/4"

適用溫度

Suitable temperature

EPDM≤80℃氟橡膠 Fluorine rubber≤120℃

閥位信號

Valve position signal

定位器：4~20mA/回信器：全開全關信號

Locator: 4~20mA/reply: full ON/OFF signal

適用介質

Applicable medium

水、蒸汽及油品等腐蝕性和非腐蝕性介質

Water, steam, oil corrosion and the corrosion medium, etc

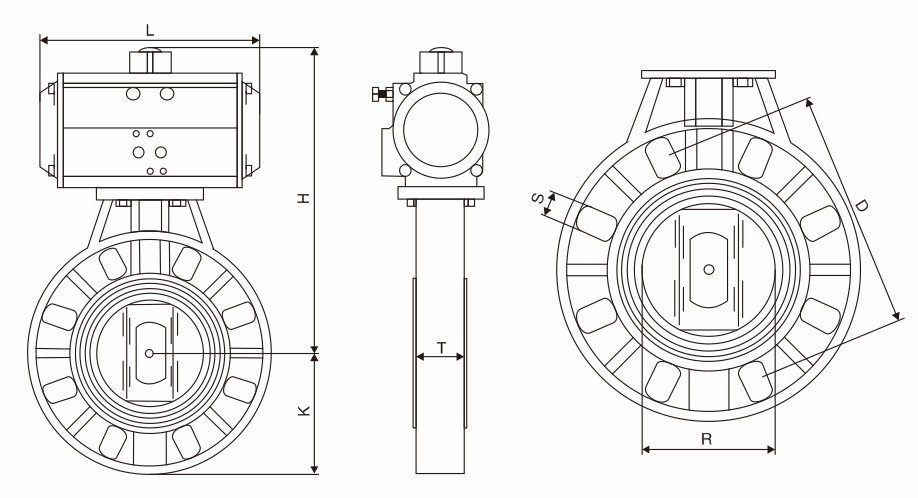

主要外形連接尺寸

DN(mm)	尺寸標注代號 壓力:1.0MPa 單位:mm Dimension code pressure :1.0MPa unit :mm							氣動執行器配型Pneumatic actuators matches
DN(mm)	L	T	H	K	R	S	D	氣動執行器配型Pneumatic actuators matches
40	147	42	220	79.5	45.3	4*Φ18	110	AT52
50	147	42	235	82.5	56.5	4*Φ18	125	AT52
65	168	44.7	245	92.5	69.5	4*Φ18	145	AT63
80	182	45	260	100	79.5	8*Φ18	160	AT75
100	204	51.2	280	114.5	102.5	8*Φ18	180	AT83
125	238	54.4	322	128.5	130	8*Φ18	210	AT92
150	268	55	374	142.5	152	8*Φ18	240	AT105
200	301	58.8	428	171.5	203	8*Φ23	295	AT130
250	390	65.7	482	205.5	255	8*Φ23	350	AT140
300	458	76	574	245	309.5	12*Φ23	400	AT160
