D5系列氣動隔膜閥
D5系列氣動隔膜閥
公稱通徑：DN10~80
驅動方式：氣動，常閉(1)常開(2)雙向(3)
使用：氣動頭D應用于直通閥體，氣動頭T應用于直通和多通閥體
最大工作壓力：10bar(隔膜為乙丙橡膠或氟化橡膠)，6bar(隔膜為聚四氟乙烯，單面使用
最大工作溫度：150℃(根據使用條件)
控制壓力：4-6bar(控制方式1)，3-4bar(控制方式2和3)
隔膜林料：乙丙橡膠、氟化橡膠、聚四氟乙烯
閥體材料：不銹鋼1.4435=316L
接口方式：快裝接口見下表。
其他接口方式：焊接、法蘭、螺紋
制造標準：GB、DIN、|SO、SMS
驅動方式：氣動，常閉(1)常開(2)雙向(3)
使用：氣動頭D應用于直通閥體，氣動頭T應用于直通和多通閥體
最大工作壓力：10bar(隔膜為乙丙橡膠或氟化橡膠)，6bar(隔膜為聚四氟乙烯，單面使用
最大工作溫度：150℃(根據使用條件)
控制壓力：4-6bar(控制方式1)，3-4bar(控制方式2和3)
隔膜林料：乙丙橡膠、氟化橡膠、聚四氟乙烯
閥體材料：不銹鋼1.4435=316L
接口方式：快裝接口見下表。
其他接口方式：焊接、法蘭、螺紋
制造標準：GB、DIN、|SO、SMS
分享到：
技術參數
隔膜尺寸 Diaphragm size(AXB) | 25 x 25 | 37x33 | 54x45 | 70x65 83x78 |
閥體尺寸 Body Size (DN) | DN8-DN10 | DN15 | DN20-32 | DN40 DN50 |
工作壓力 Working Pressure(EPDM) | Max.6bar | Max.6ar | Max.6ar | Max.6ar |
工作壓力 Working Pressure(PTFE) | Max.6bar | Max.6ar | Max.6ar | Max.6ar |
工作溫度 Working Temp(EPDM) | Max.130℃ | Max.130℃ | Max.130℃ | Max.130℃ |
工作溫度 Working Temp(PTFE) | Max.150℃ | Max.150℃ | Max.150℃ | Max.150℃ |

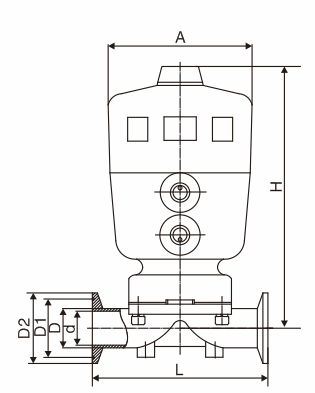

主要外形連接尺寸
型號 Model | 執行器 Actuator mm | L | d | D | D1 | D2 | A | H | DH-L | DF-L |
DN10 | Φ50 | 89 | 10.0 | 14.0 | 20.2 | 25.2 | 64 | 122 | 89 | - |
DN15 | Φ63 | 108 | 15.0 | 19.0 | 43.5 | 50.5 | 80 | 145 | 108 | 120 |
DN20 | Φ80 | 117 | 15.8 | 19.5 | 43.5 | 50.5 | 100 | 167 | 117 | 140 |
DN25 | Φ80 | 127 | 22.1 | 26.0 | 43.5 | 50.5 | 100 | 170 | 127 | 150 |
DN32 | Φ80 | 150 | 28.0 | 35.0 | 43.5 | 50.5 | 100 | 175 | 150 | 160 |
DN40 | Φ100 | 159 | 34.8 | 39.0 | 43.5 | 50.5 | 126 | 225 | 159 | 180 |
DN50 | Φ100 | 190 | 47.5 | 53.0 | 56.5 | 64.0 | 126 | 238 | 190 | 200 |
DN65 | Φ125 | 216 | 60.0 | 66.0 | 70.5 | 77.5 | 156 | 420 | 216 | 250 |
DN80 | Φ125 | 254 | 73.0 | 79.0 | 83.5 | 91.0 | 156 | 445 | 254 | 280 |
