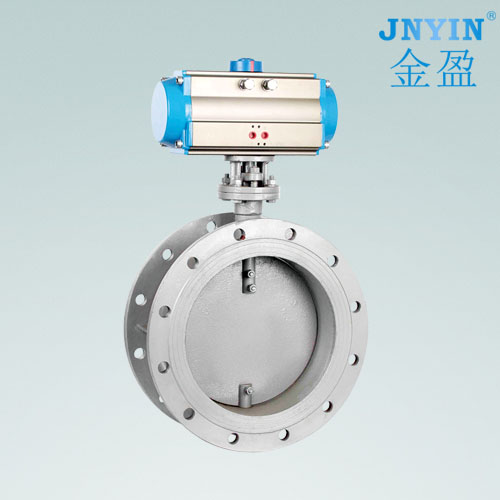

公稱壓力PN( Mpa) Nominal pressure

0.05

0.25

0.6

公稱壓力PS( Mpa)

Nominal pressure

強度試驗 Strength test

0.075

0.375

0.9

密封試驗 Seal test

≤15%泄漏量 (Leakage)

材料 Material 材料代號 Material code

C

P

R

主要零件

Main parts

閥 體 Body

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

蝶板 Butterfly plate

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

閥桿 Valve stem

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈 Sealing ring

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

填料 Packing

氟塑料、柔性石墨 Fluoroplastic, flexible graphite

適用工況

Applicable condition

適用介質 Applicable medium

煤氣、含塵氣體、煙道氣等 Gas, dust gas, flue gas, etc

適用溫度 Suitable temperature

-29℃~425℃

-40℃~200℃

執行器 Actuator

型號 Model

GT或AW系列 GT or AW series

氣源壓力 Air pressure

0.3-0.7MPa

執行標準 Execution standard

設計制造

Design and

manufacture

結構長度

Structural length

法蘭尺寸

Flange size

壓力溫度

Pressure

temperature

試驗檢驗

Test test

GBT/12238

GBT/12221

GB9113

GB9131

GB13927
